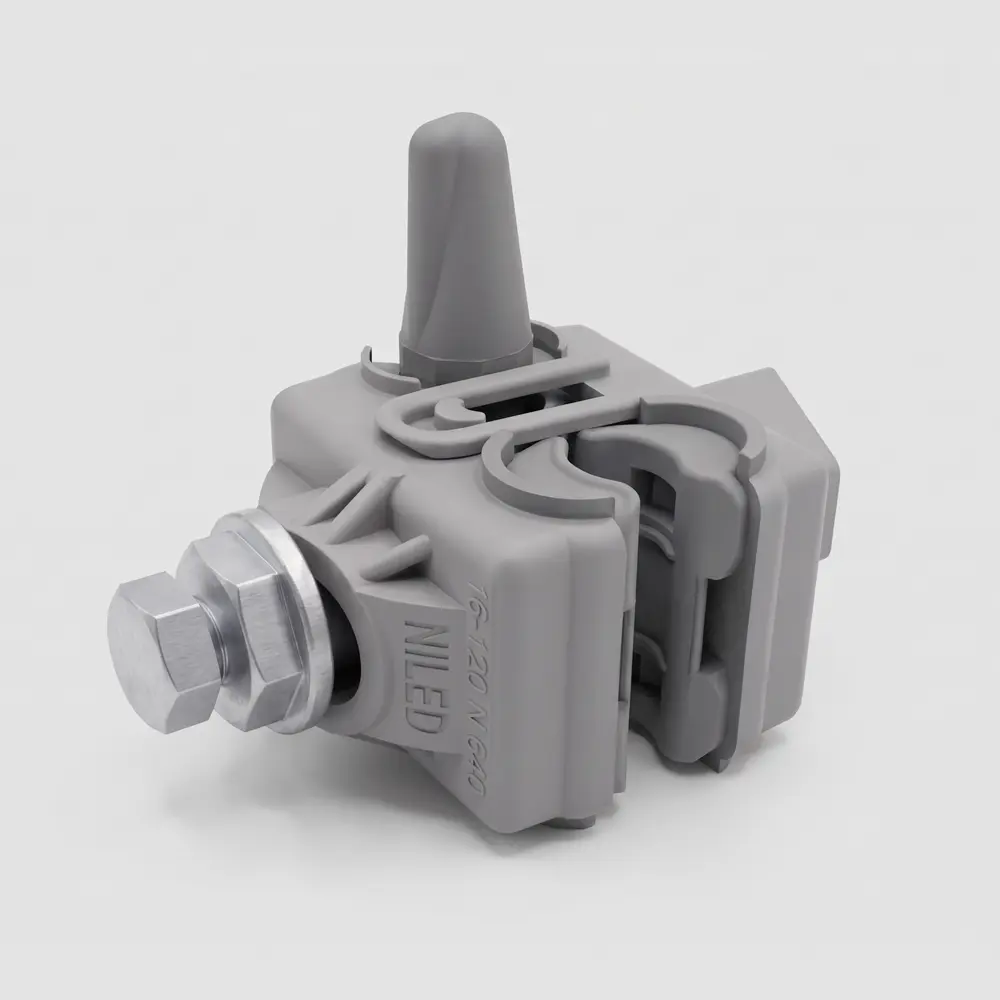

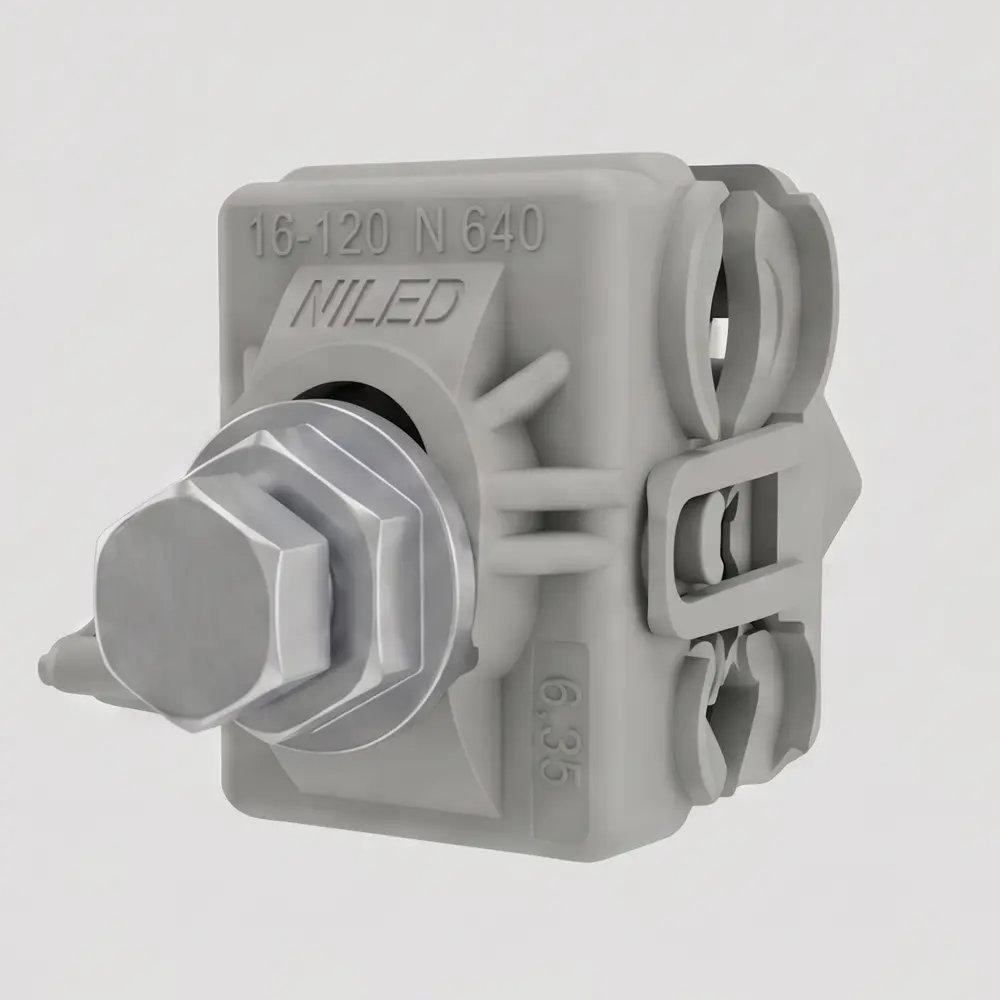

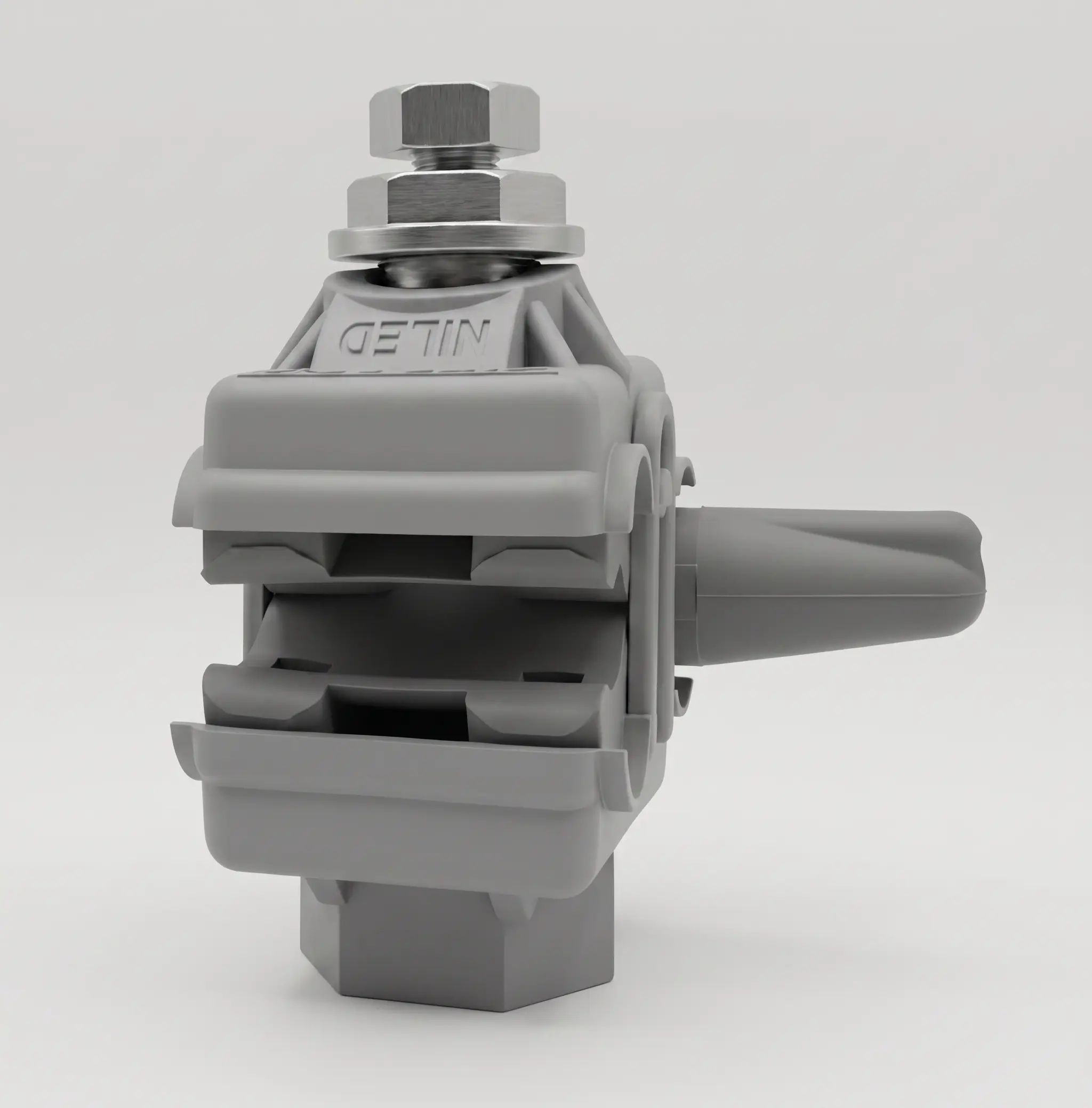

Zacisk N-640 (Al / AsXsn)
Uniwersalny zacisk dwustronnie przebijający izolację, przeznaczony do wykonywania bezpiecznych odgałęzień z izolowanych linii głównych Al o szerokim zakresie przekrojów.
- Linia główna (izolowana): 6 - 150 mm²
- Odgałęzienie: 1,5 - 35 mm²
- Moment zerwania: 14 Nm
- Współpraca: Al oraz Cu
Kluczowe zalety zacisku N-640
Dwustronne przebijanie
Zacisk przebija izolację zarówno na przewodzie głównym, jak i odgałęźnym, co eliminuje konieczność ściągania izolacji i skraca czas pracy.
Pełne bezpieczeństwo
Śruba o potencjale zerowym umożliwia bezpieczne Prace Pod Napięciem (PPN). Szczelność połączenia gwarantuje próba 6 kV pod wodą.
Łeb zrywalny 14 Nm
Zastosowanie śruby zrywalnej (klucz 13) daje pewność uzyskania optymalnego kontaktu bez użycia klucza dynamometrycznego.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Przekrój przewodu głównego (Al) | 6 - 150 mm² |
| Przekrój przewodu odgałęźnego | 1,5 - 35 mm² |
| Materiał przewodów | Aluminium (Al) / Miedź (Cu) |
| Moment dokręcenia | 14 Nm (Łeb zrywalny) |
| Rozmiar klucza | 13 mm |
| Szczelność | Próba napięciowa 6 kV |
| Zgodność z normą | EN 50-483 |
Zastosowanie i konstrukcja
Charakterystyka eksploatacyjna:
- Odporność UV: Wykonany z trwałych materiałów odpornych na starzenie.
- Kapturek izolacyjny: Zintegrowana ochrona końcówki przewodu odgałęźnego.
- Łatwy demontaż: Możliwość zdjęcia zacisku przy użyciu klucza płaskiego.
- Uniwersalność: Jedno rozwiązanie dla szerokiego zakresu przekrojów.
Wskazówki montażowe
- Wsunąć przewód odgałęźny w otwór wyposażony w kapturek uszczelniający.
- Umieścić zacisk na izolowanym przewodzie linii głównej.
- Dokręcać śrubę aż do momentu zerwania się górnej części łba (główka zrywalna).
- Zacisk nie wymaga zdejmowania izolacji z żadnego z przewodów.
Zacisk N-640 to sprawdzony produkt firmy NILED, gwarantujący trwałość połączenia w najtrudniejszych warunkach atmosferycznych.
