Energetyka / Sprzęt Ochronny BHP
Uziemiacz Przenośny U3-IZK4

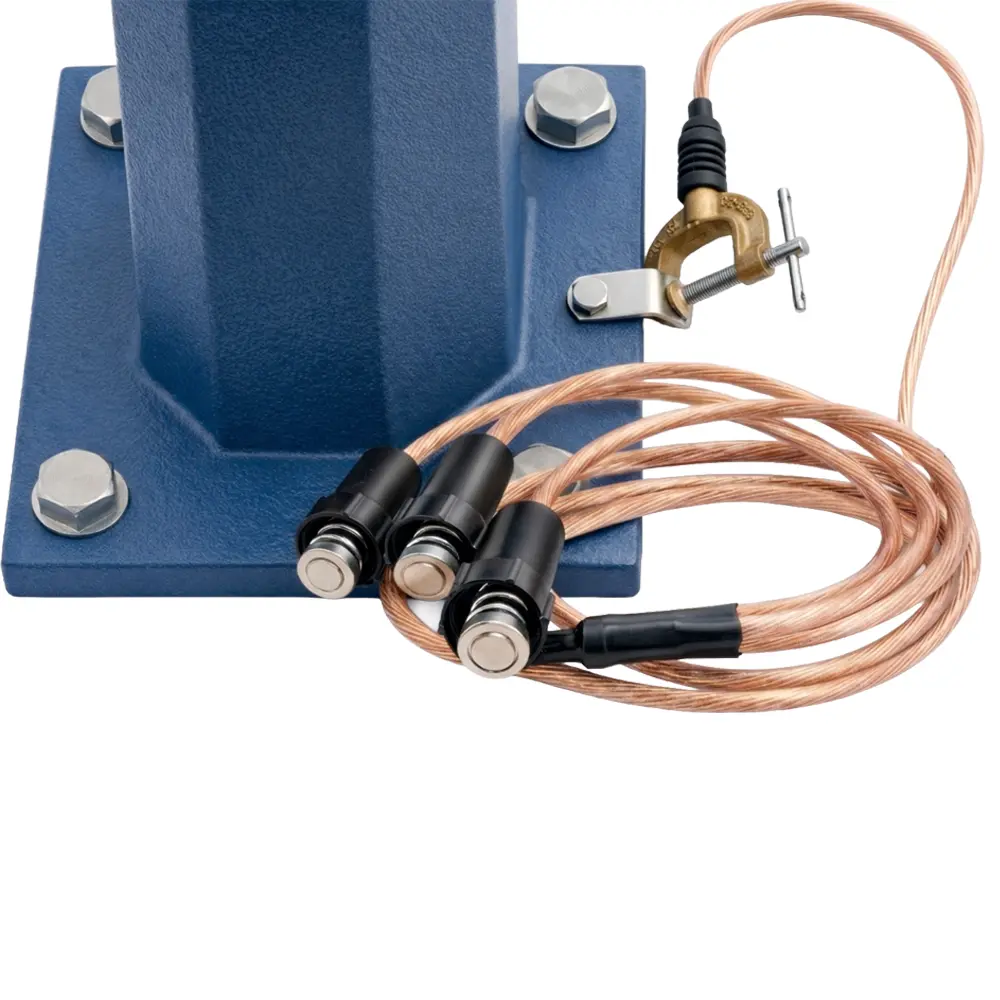

Specjalistyczny sprzęt ochronny dedykowany do bezpiecznego uziemiania i zwierania obwodów w złączach typu IZK-4. Niezbędny element wyposażenia przy pracach konserwacyjnych sieci oświetleniowych.
- Prąd zwarcia Ir: 4 kA / 1s
- Przekrój linki: 25 mm² (Cu)
- Kompatybilność: IZK-4-01, IZK-4-02
- Norma: PN-EN 61230:2011
Atuty uziemiacza U3-IZK4
Integracja Systemowa
Zaprojektowany ściśle pod wymiary złączy IZK-4-01 i IZK-4-02, co gwarantuje pewność połączenia i eliminuje ryzyko błędu montera.
Wysoka Wytrzymałość
Przetestowany na prąd zwarcia 4 kA przy czasie 1 s. Współczynnik szczytu n=2 potwierdza odporność na dynamiczne siły elektrodynamiczne.
Ergonomia Słupowa
Długości przewodów (1,5 m i 0,5 m) zostały zoptymalizowane do pracy w ciasnych wnękach słupów oświetleniowych.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Pełne oznaczenie | U3-IZK4-1,5/0,5-4/1-25 |
| Znamionowy prąd zwarcia (Ir) | 4 kA / 1 s |
| Przekrój linki miedzianej | 25 mm² (w osłonie PCV) |
| Współczynnik szczytu (n) | 2 |
| Zakres temperatur pracy | -25°C do +40°C |
| Długość przewodu uziemiającego (L1) | 1,5 m |
| Długość przewodów zwierających (L2) | 0,5 m |
| Moment dokręcania zacisku uziemiającego | 8 Nm |
| Zgodność z normą | PN-EN 61230:2011 |

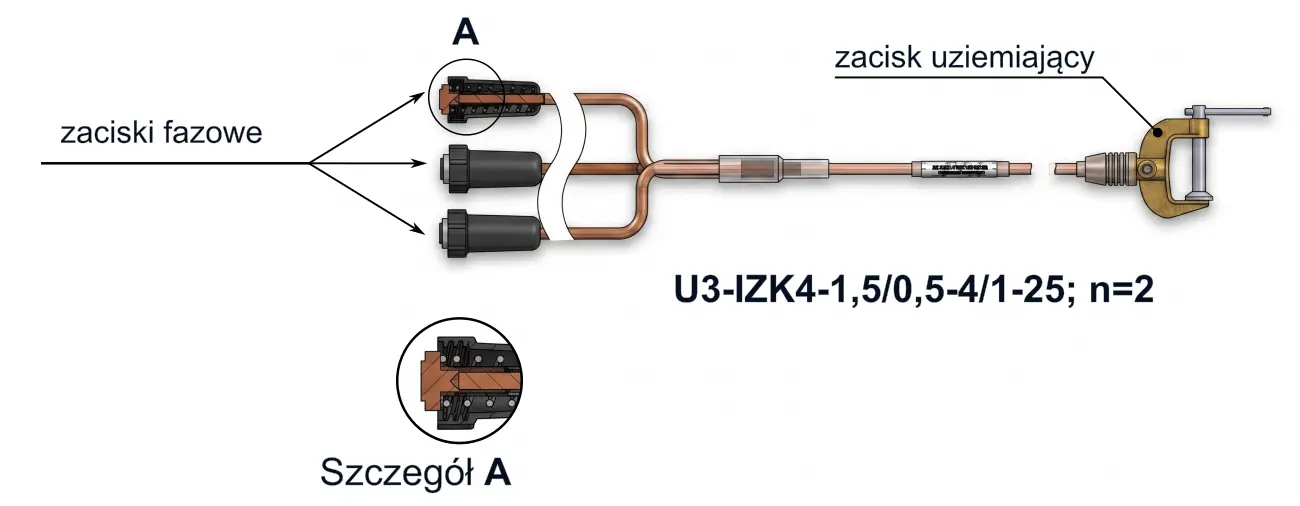

Budowa i schemat
Komponenty zestawu:
- Zaciski fazowe dedykowane do IZK-4
- Przewody zwierające (L2)
- Węzeł uziemiacza (trójzaciskowy U3)
- Przewód uziemiający (L1)

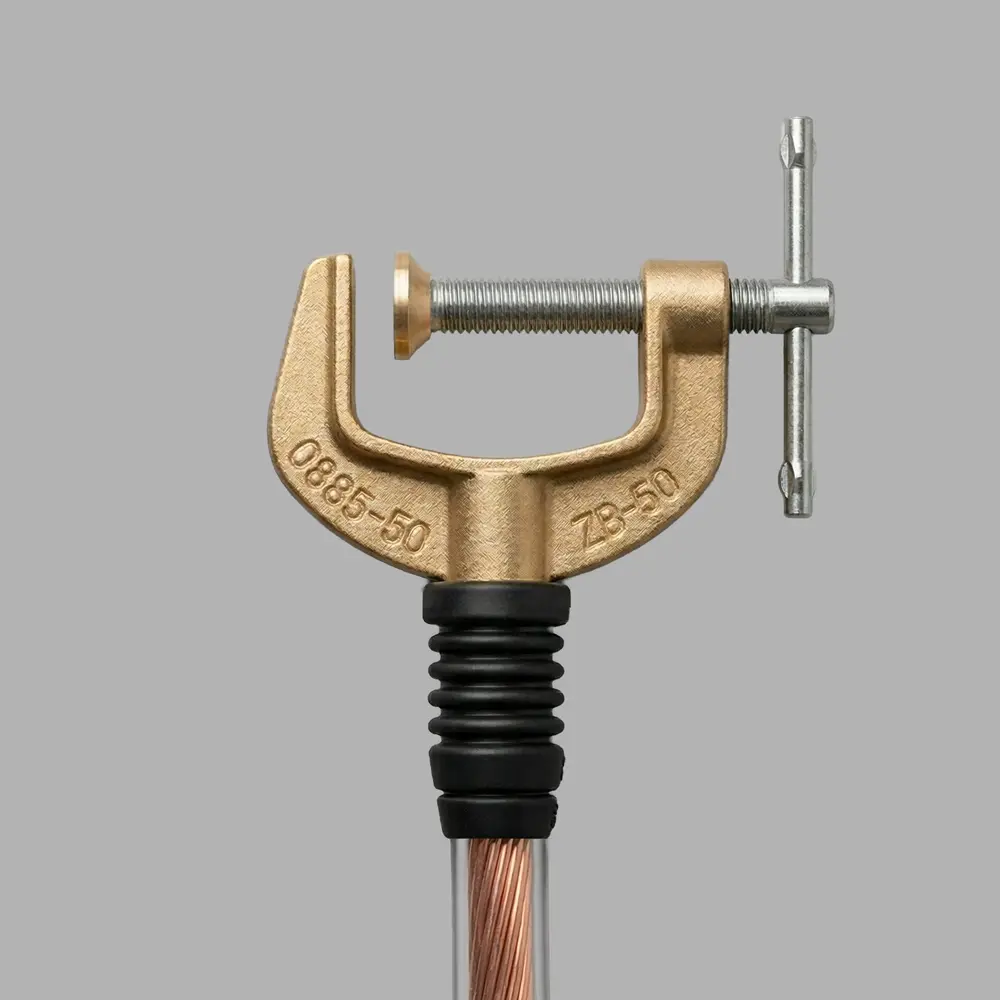

- Zacisk uziemiający (WR-2)
- Izolacja ochronna linki (transparentne PCV)
Instrukcja stosowania
- Sprawdzić stan techniczny uziemiacza oraz termin badania okresowego.
- Oczyścić miejsce podłączenia zacisku uziemiającego na konstrukcji słupa.
- W pierwszej kolejności podłączyć zacisk uziemiający (5) i dokręcić z momentem 8 Nm.
- Sprawdzić brak napięcia w złączach IZK-4.
- Kolejno zakładać zaciski fazowe (1) na styki złączy IZK-4-01/02.
- Po zakończeniu prac demontaż przeprowadzić w odwrotnej kolejności (zacisk uziemiający zdejmujemy jako ostatni).
Uwaga: Sprzęt ochronny BHP. Stosować wyłącznie zgodnie z przeznaczeniem i aktualną instrukcją.
