Złącze Bezpiecznikowe BZO-04
Wysokiej klasy złącze przeznaczone do zasilania opraw oświetleniowych z linii napowietrznych z przewodami gołymi (AL). Konstrukcja zapewnia pełne bezpieczeństwo montażu pod napięciem dzięki izolacji śruby skręcającej.
- Zastosowanie: Linie gołe AL
- Przekrój linii: 25 - 70 mm²
- Moment: 10 Nm (zrywalny)
- Ochrona: IP 54
Dlaczego BZO-04?
Potencjał zerowy śruby
Śruba skręcająca styk główny jest całkowicie odizolowana od elementów przewodzących, co umożliwia bezpieczne prace pod napięciem (PPN).
Stabilność montażu
Przemyślana konstrukcja sprawia, że złącze nie rozpada się po rozkręceniu. To kluczowe ułatwienie dla monterów pracujących na wysokości.
Gwarancja docisku
Zastosowanie łba zrywalnego (10 Nm) eliminuje błędy montażowe i gwarantuje idealne połączenie bez użycia klucza dynamometrycznego.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Zastosowanie (rodzaj linii) | Przewody gołe AL |
| Przekrój przewodu linii | 25 - 70 mm² |
| Przekrój przewodu odgałęźnego | 2,5 - 4 mm² |
| Moment dokręcenia (Łeb zrywalny) | 10 Nm |
| Max. prąd wkładki bezpiecznikowej | 16 A |
| Typ wkładki bezpiecznikowej | D II |
| Stopień ochrony | IP 54 |
| Materiały | Poliamid + włókno szklane / Polipropylen |
| Zgodność z normami | PN-EN 50483-4:2009, LVD, RoHS, SEP-BBJ |

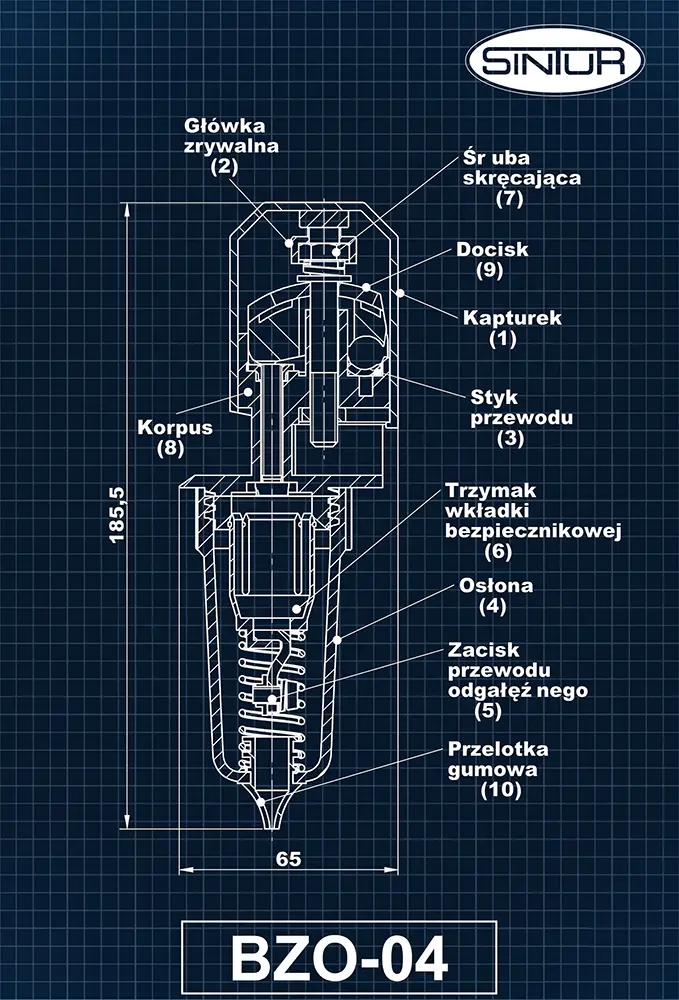

Budowa złącza
Elementy konstrukcyjne:
- Kapturek ochronny
- Główka zrywalna
- Styk przewodu głównego
- Osłona izolacyjna
- Zacisk przewodu odgałęźnego
- Trzymak wkładki bezpiecznikowej
- Śruba skręcająca (odizolowana)
- Korpus (poliamid z włóknem szklanym)
- Docisk
- Przelotka gumowa
Instrukcja montażu
- Odkręcić osłonę (4).
- Wsunąć przewód odgałęźny przez przelotkę (10) i podłączyć do zacisku (5).
- Nakręcić osłonę (4).
- Zdjąć kapturek (1).
- Wykręcić śrubę (7) tak, aby umożliwić swobodne nałożenie styku (3) na przewód linii gołej.
- Trzymając za osłonę (4), nałożyć złącze na przewód i dokręcać śrubę (7) aż do momentu zerwania główki (2).
- Nałożyć kapturek (1).
- Włożyć wkładkę bezpiecznikową do trzymaka (6) i dokręcić osłonę.
Uwaga: Montaż powinien być przeprowadzony przez osoby posiadające odpowiednie uprawnienia do prac pod napięciem.
