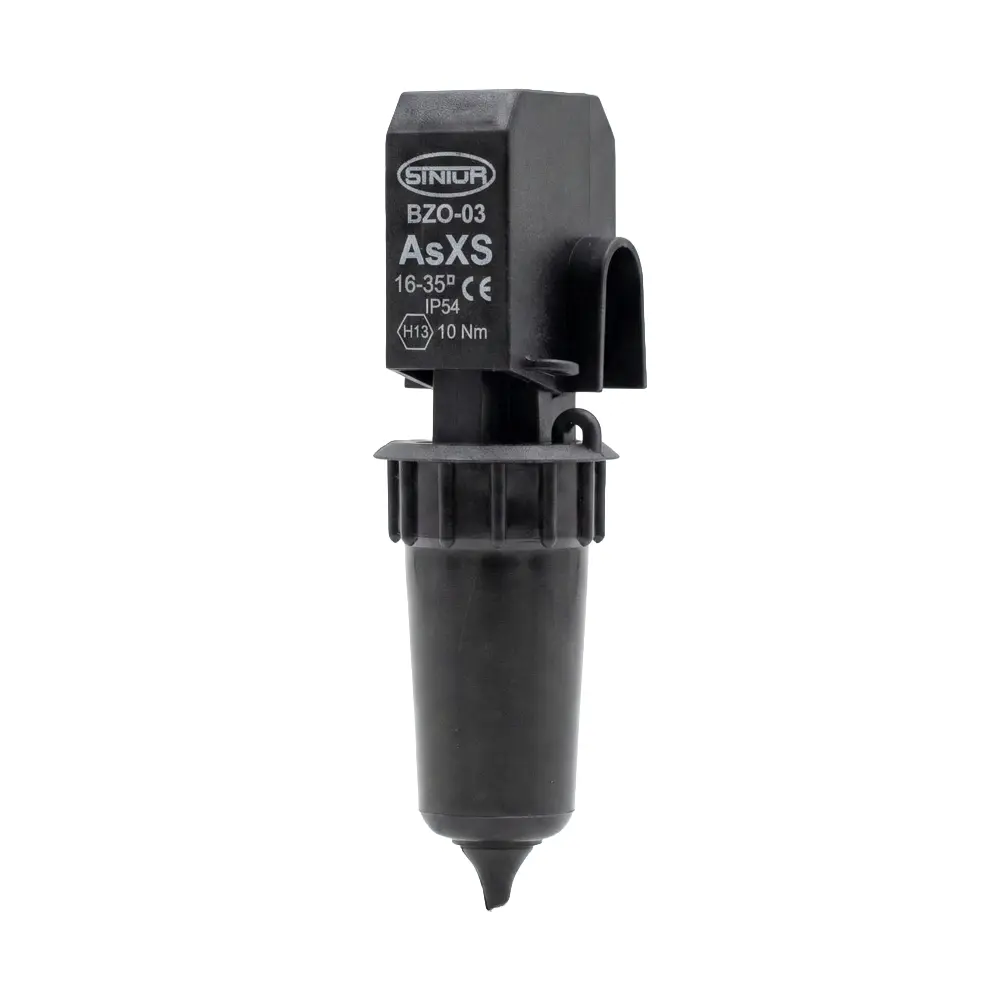

Złącze Bezpiecznikowe BZO-03
Profesjonalne złącze do zasilania opraw oświetleniowych z linii napowietrznych izolowanych (AsXSn). Wyposażone w główkę zrywalną gwarantującą idealny moment docisku bez użycia klucza dynamometrycznego.
- Napięcie: 230 V
- Linia AsXSn: 16-35 mm²
- Moment: 10 Nm (zrywalny)
- Ochrona: IP 54
Dlaczego BZO-03?
Prace pod napięciem (PPN)
Konstrukcja umożliwia bezpieczny montaż pod napięciem dzięki pełnemu odizolowaniu śruby skręcającej od elementów prądowych.
Główka zrywalna
Prawidłowość połączenia prądowego zapewnia śruba z łbem zrywalnym. Eliminuje to błędy montażowe i potrzebę posiadania klucza dynamometrycznego.
Solidne materiały
Korpus z poliamidu zbrojonego włóknem szklanym, osłona z polipropylenu. Odporność na UV i warunki atmosferyczne.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Napięcie znamionowe (U) | 230 V |
| Przekrój przewodu linii (AsXSn) | 16 - 35 mm² |
| Przekrój przewodu odgałęźnego | 2,5 - 4 mm² |
| Moment dokręcenia (Łeb zrywalny) | 10 Nm (Rozmiar klucza: 13) |
| Max. prąd wkładki bezpiecznikowej | 16 A |
| Typ wkładki bezpiecznikowej | DII |
| Materiał korpusu / docisku | Poliamid + włókno szklane |
| Masa | 240 g |

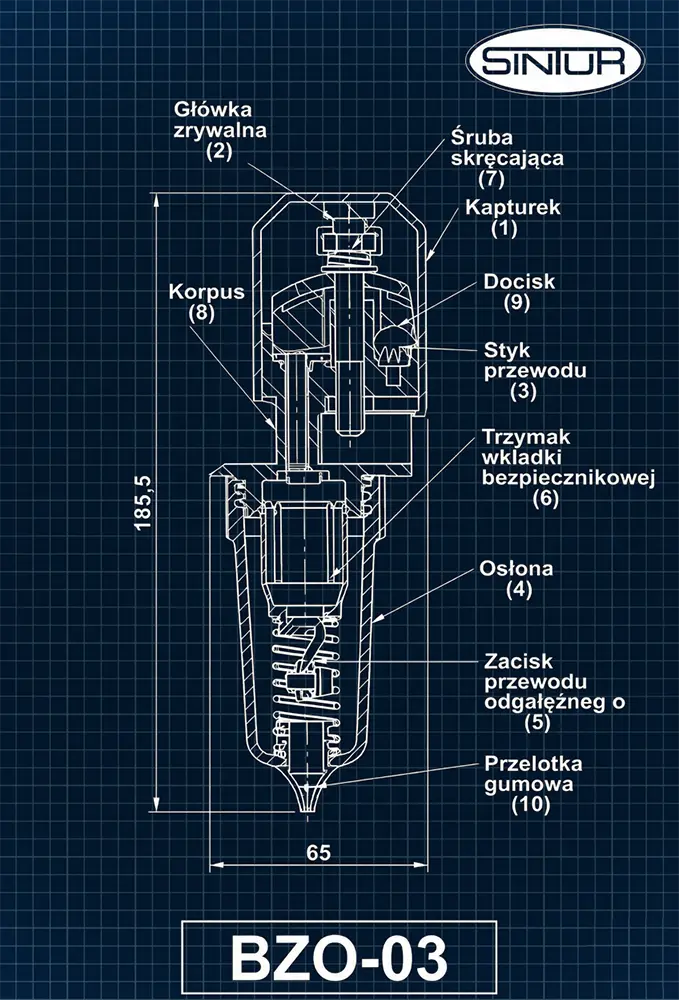

Budowa złącza
Elementy konstrukcyjne:
- Kapturek ochronny
- Główka zrywalna (metal)
- Styk przewodu
- Osłona izolacyjna
- Zacisk przewodu odgałęźnego
- Trzymak wkładki bezpiecznikowej
- Śruba skręcająca
- Korpus (poliamid)
- Docisk
- Przelotka gumowa
Instrukcja montażu
- Odkręcić osłonę (4).
- Wsunąć przewód odgałęźny przez przelotkę (10) i podłączyć do zacisku (5).
- Nakręcić osłonę (4).
- Zdjąć kapturek (1).
- Wykręcić śrubę skręcającą (7) aby umożliwić objęcie przewodu stykiem (3).
- Trzymając za osłonę (4) nałożyć złącze na przewód i wkręcić śrubę (7) aż do zerwania główki (2).
- Nałożyć kapturek (1).
- Odkręcić osłonę (4), włożyć wkładkę bezpiecznikową do trzymaka (6) i nakręcić obudowę.
Uwaga: Montaż powinien być przeprowadzony przez osoby posiadające odpowiednie uprawnienia.
