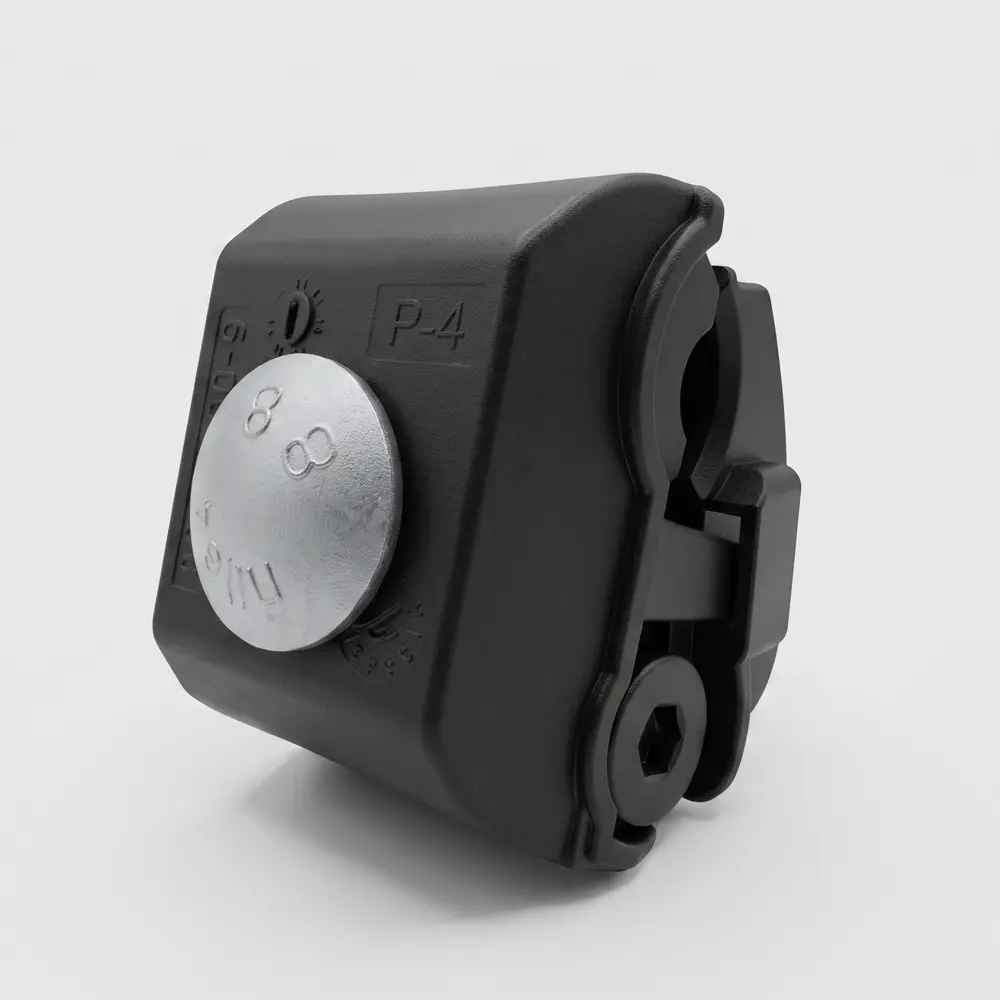

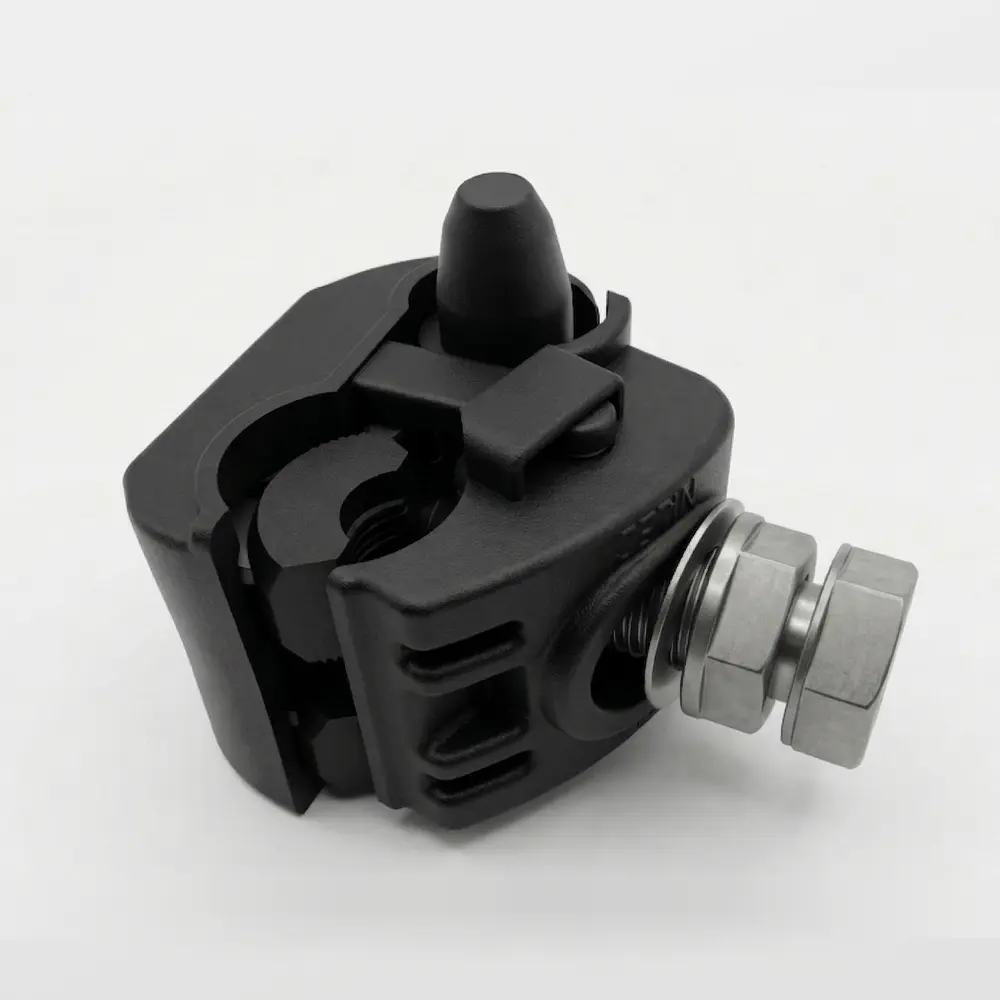

Zacisk Przebijający Izolację P4
Wysokiej jakości zacisk dwustronnie przebijający izolację, dedykowany do łączenia lamp oświetleniowych z przewodem zerowym linii izolowanej AsXs. Idealnie współpracuje ze złączem BZO-03.
- Linia główna (Al): 6 - 95 mm²
- Odgałęzienie: 1,5 - 10 mm²
- Moment zerwania: 6 Nm
- Próba napięciowa: 6 kV
Kluczowe atuty zacisku P4
Technologia PPN
Pełna izolacja śruby skręcającej od elementów pod napięciem umożliwia bezpieczny montaż w technologii prac pod napięciem.
Gwarancja szczelności
Zacisk przeszedł pomyślnie próby napięciowe 6 kV pod wodą. Wyposażony w zintegrowany kapturek uszczelniający końcówkę odgałęzienia.
Szybki montaż

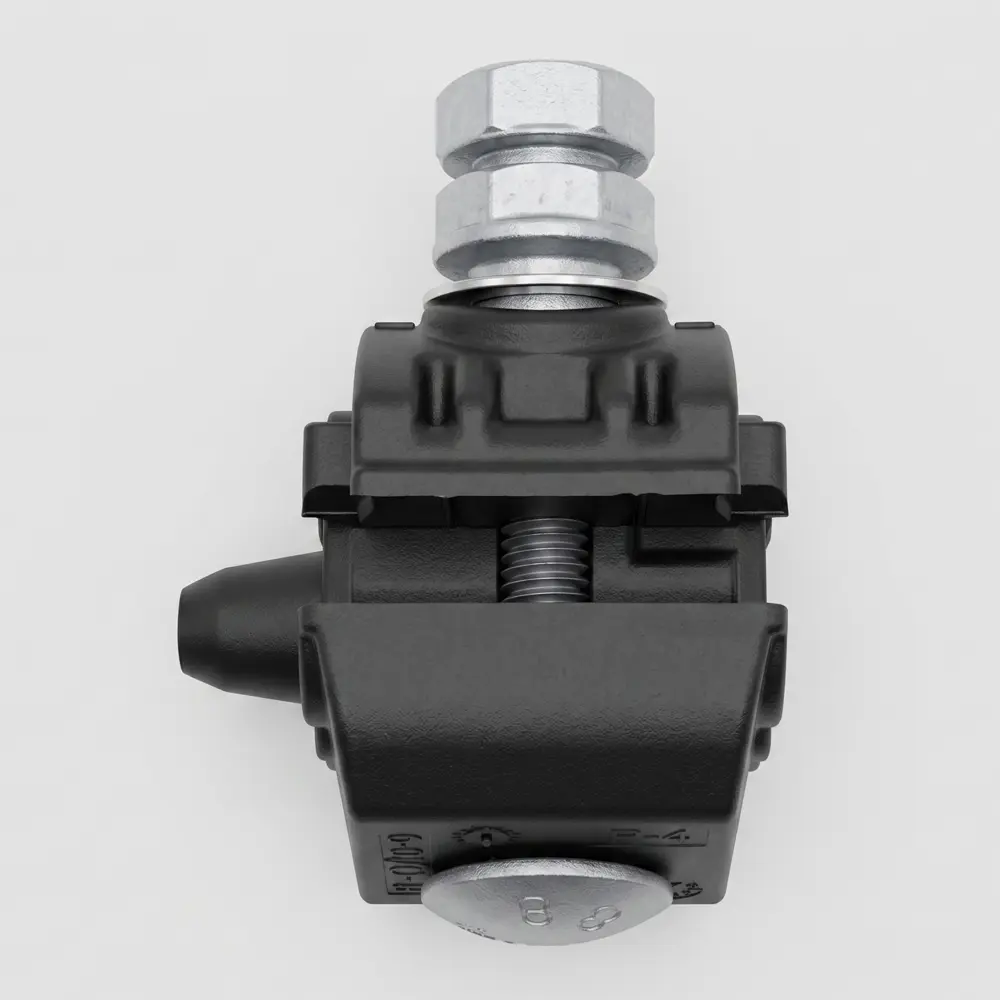

Dwustronne przebijanie izolacji oraz śruba z łbem zrywalnym eliminują potrzebę zdejmowania izolacji i używania klucza dynamometrycznego.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Przekrój przewodu głównego (Al/Cu) | 6 - 95 mm² |
| Przekrój przewodu odgałęźnego (Al/Cu) | 1,5 - 10 mm² |
| Moment dokręcenia (łeb zrywalny) | 6 Nm (Rozmiar klucza 13) |
| Odporność na warunki zewnętrzne | UV, korozja |
| Szczelność połączenia | Próba 6 kV pod wodą |
| Zgodność z normą | EN 50-483 |

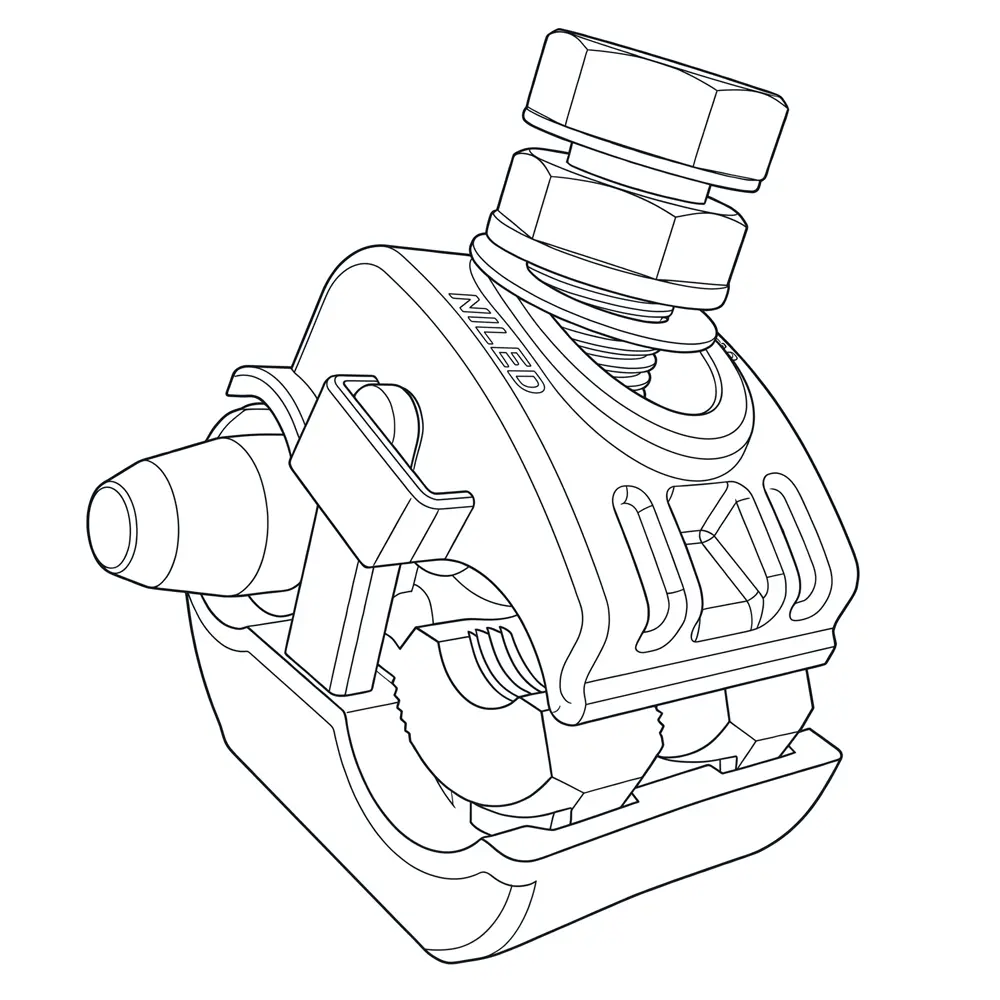

Budowa i funkcjonalność
Charakterystyka konstrukcji:
- Uniwersalność: Współpracuje z przewodami Al i Cu.
- Bezpieczeństwo: Śruba o potencjale zerowym.
- Ochrona: Kapturek uszczelniający w zestawie.
- Trwałość: Wykonany z materiałów odpornych na starzenie atmosferyczne.
Zalecenia montażowe
Zacisk P4 jest dedykowany głównie jako zacisk zerowy do złącza BZO-03. Montaż przebiega w kilku krokach:
- Wsunąć przewód odgałęźny do oporu w gniazdo z kapturkiem uszczelniającym.
- Nałożyć zacisk na izolowany przewód linii głównej.
- Dokręcać śrubę kluczem 13 aż do momentu zerwania się górnego łba śruby.
Uwaga: Prawidłowe zerwanie łba gwarantuje uzyskanie optymalnego kontaktu elektrycznego bez uszkodzenia struktury przewodu.
