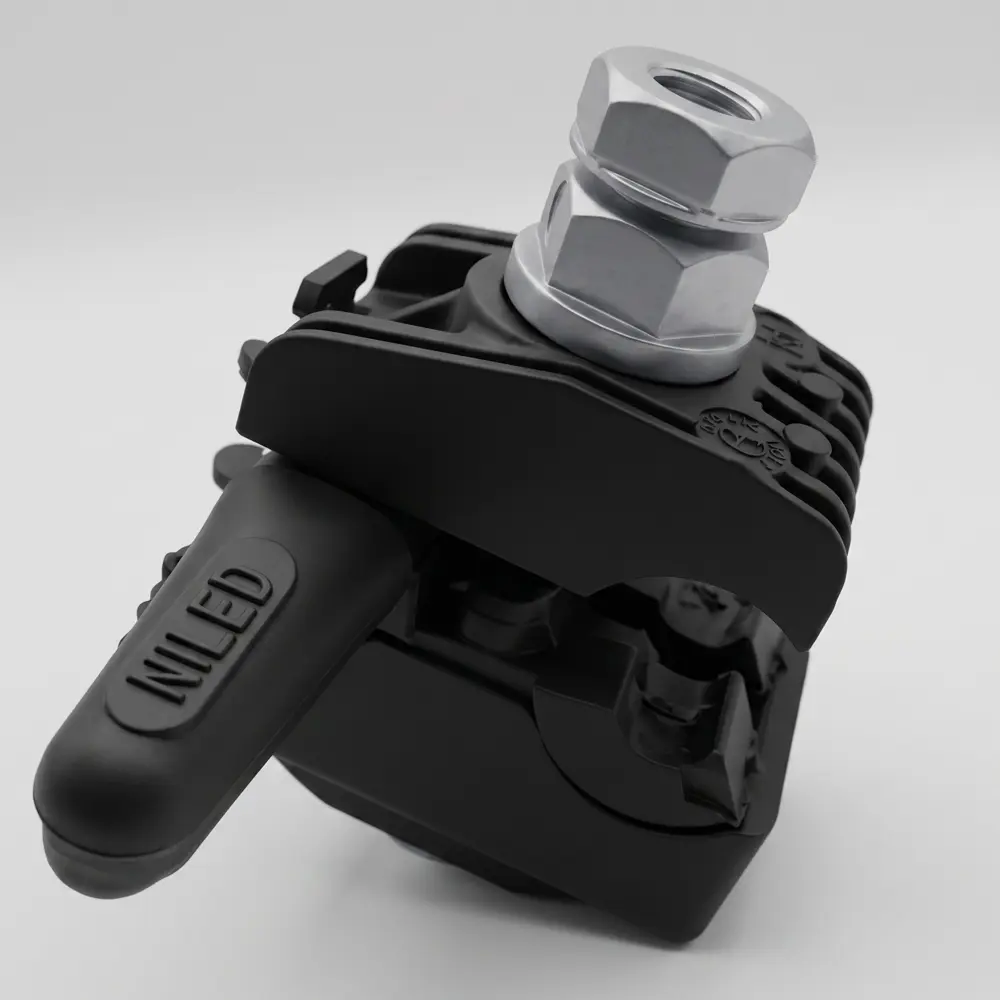

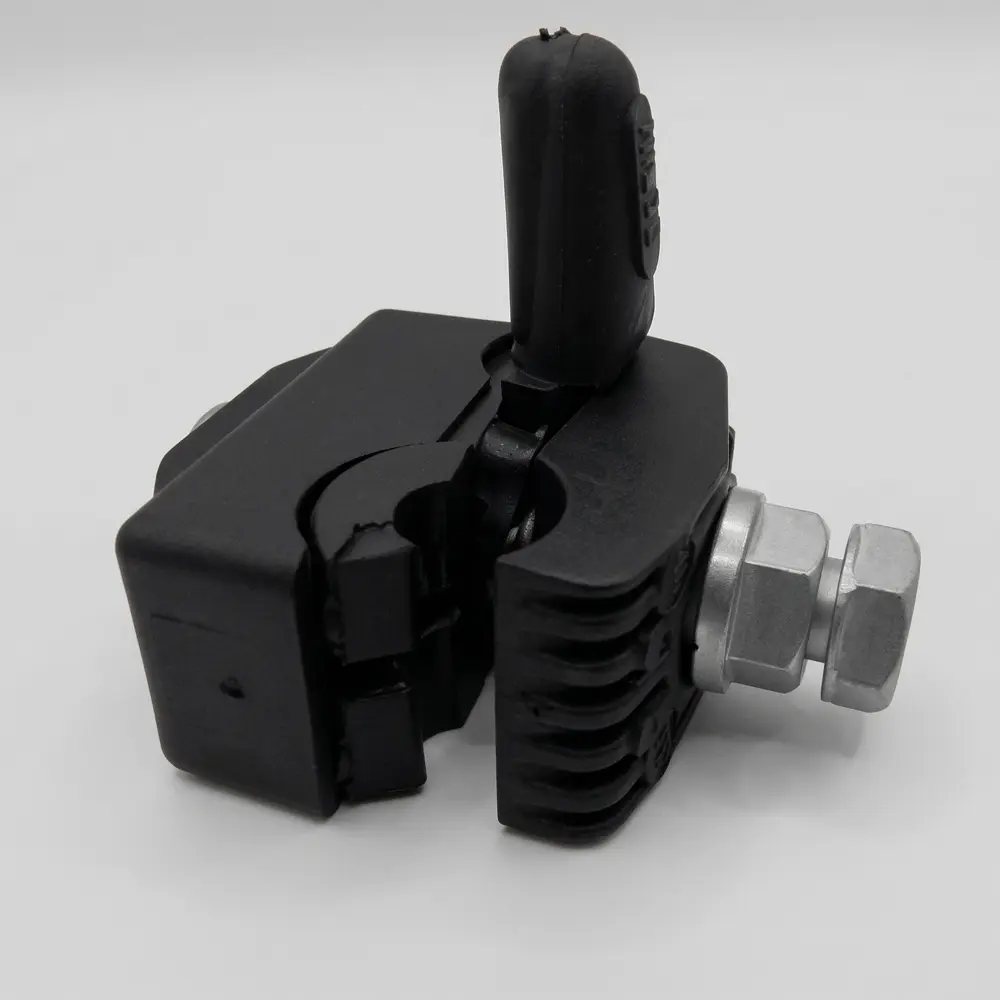

Zacisk P-625 (Al / AsXsn)
Specjalistyczny zacisk jednostronnie przebijający izolację, przeznaczony do wykonywania odgałęzień z nieizolowanych linii głównych Al do izolowanych przewodów odgałęźnych.
- Linia główna (nieizolowana): 6 - 120 mm²
- Odgałęzienie: 2,5 - 35 mm²
- Moment zerwania: 14 Nm
- Próba napięciowa: 6 kV
Dlaczego zacisk P-625?
Bezpieczeństwo PPN
Pełne przystosowanie do prac pod napięciem dzięki odizolowaniu śruby skręcającej od elementów przewodzących prąd (potencjał zerowy).
Gwarancja szczelności
Konstrukcja zapewnia szczelność połączenia (próba 6 kV pod wodą) oraz zawiera kapturek izolujący końcówkę przewodu.
Łatwość instalacji
Śruba z główką zrywalną gwarantuje idealny moment dokręcenia (14 Nm) bez konieczności użycia klucza dynamometrycznego.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Przekrój przewodu głównego (Al nieizolowany) | 6 - 120 mm² |
| Przekrój przewodu odgałęźnego (izolowany) | 2,5 - 35 mm² |
| Materiał przewodów | Aluminium (Al) / Miedź (Cu) |
| Moment dokręcenia (Łeb zrywalny) | 14 Nm (Klucz 13 mm) |
| Odporność | Korozja, Promieniowanie UV |
| Zgodność z normą | EN 50-483 |

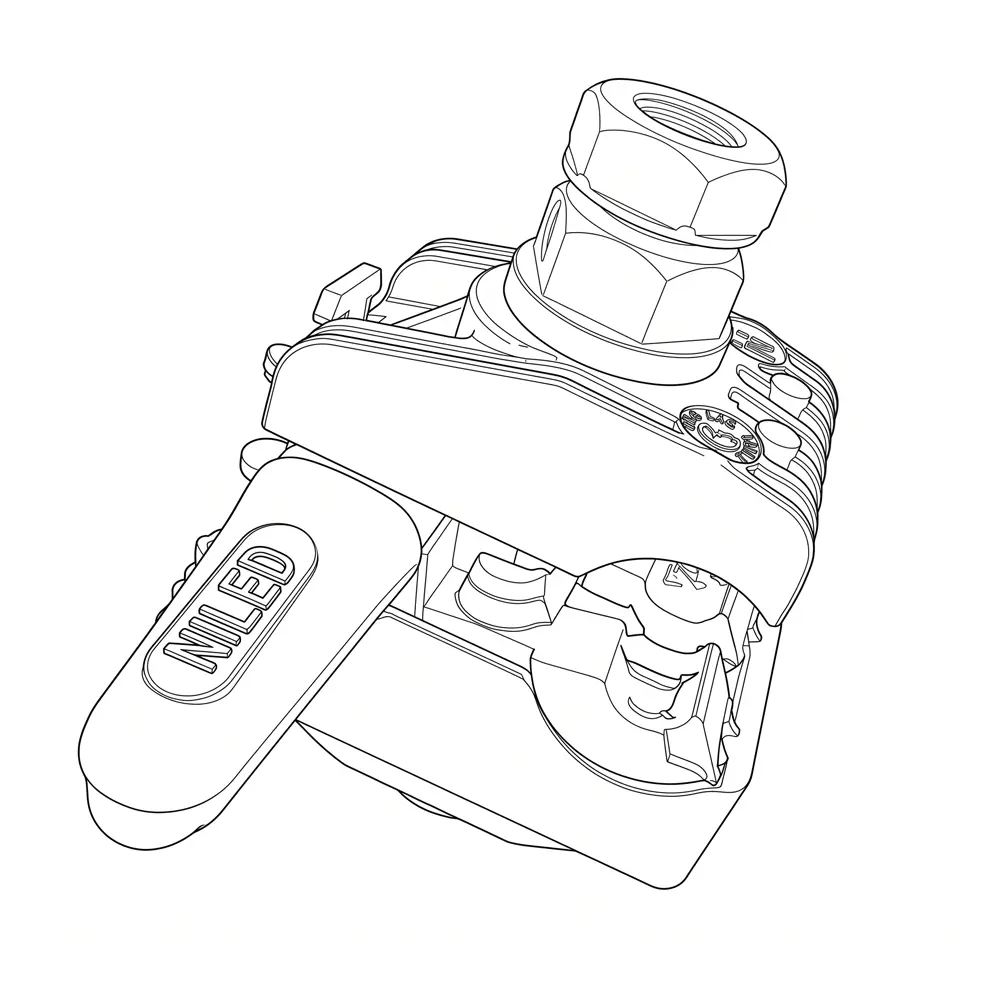

Zastosowanie i konstrukcja
Kluczowe cechy produktu:
- Uniwersalność: Współpracuje z przewodami Al i Cu.
- Ochrona: Kapturek uszczelniający końcówkę.
- Elastyczność: Dowolne usytuowanie podczas montażu.
- Trwałość: Materiały odporne na starzenie.
Instrukcja montażu
- Wsunąć izolowany przewód odgałęźny do oporu w otwór z kapturkiem uszczelniającym.
- Nałożyć zacisk otwartą częścią na nieizolowany przewód linii głównej.
- Przytrzymać zacisk w żądanej pozycji.
- Dokręcać śrubę aż do momentu zerwania się górnej główki (2).
Uwaga: Montaż może być prowadzony pod napięciem przez wykwalifikowany personel (PPN).
